Стан предназначен для производства круглых труб диаметром от 12 до 32 ммтолщиной 0,5-2,0 мм из холоднокатаной и горячекатаной рулонной полосы с помощью незакрытой трубчатой заготовки с последующей ее сваркой в трубу, нагревом кромки с помощью твердотельного высокочастотного сварочного аппарата, сваркой продольных швов в валках трубосварочной машины, охлаждением, дальнейшей калибровкой или формовкой и поточной резкой бесконечной трубы на мерные длины.
Готовое изделие будет из круглой, квадратной или прямоугольной трубы.

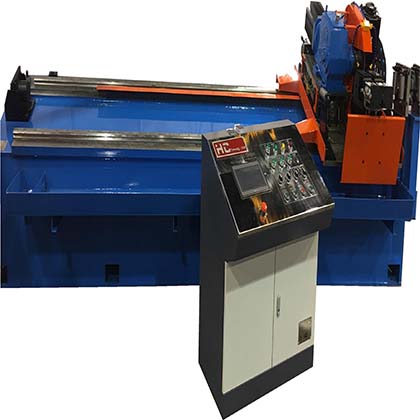

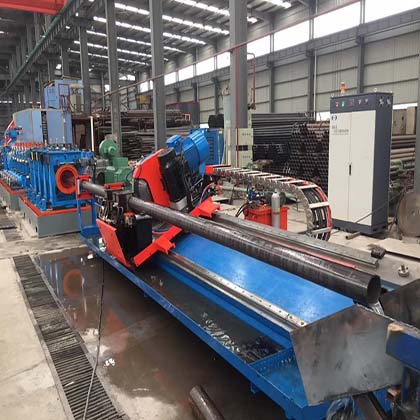

{SteelTape}→→ Разматыватель с двумя головками →→Резак и сварочный аппарат с полосовой головкой→→Спиральный аккумулятор→→Формовочная секция (Узел выравнивания + Главный приводной блок + Формовочный блок + Блок направляющей + Установка высокочастотной индукционной сварки + Прижимной ролик) + Рама для удаления заусенцев →→Охлаждающий блок →→ Калибровочный блок и правитель →→Холодная пила под компьютерным управлением →→ Беговой стол→→Полуавтоматическая упаковочная машина
| Спецификация стальных труб | |
| Диаметр круглой трубы | Φ12–Φ32 мм |
| Толщина трубы | 0,5–2,0 мм |
| Квадратные и прямоугольные трубы | 10X15-30X50мм |
| Толщина трубы | 0,5 – 2,5 мм |
| Длина трубы | 6-12 мин. |
| Допуск по длине | 0-6 мм |
| Спецификация стальной ленты | |
| Материал | Углеродистая сталь (δb≤500 МПа, δs≤235 МПа) |
| Внутренний диаметр | Φ470-Φ510мм |
| Наружный диаметр | Φmax=1800 мм |
| Ширина полосовой стали | 40-60 мм |
| Толщина полосовой стали | 1,2-4,0 мм |
| Максимальный вес | 1.5.0т |
| Электрическая установленная мощность | appro.250KW |
| Скорость линии | 30-90м/мин |
