Стан предназначен для производства круглоготруба Φ25мм-Φ76мм толщиной 1,2мм–4.0мм из холоднокатаной и горячекатаной рулонной полосы с помощью незакрытой трубчатой заготовки с последующей ее сваркой в трубу, нагрев кромки с помощью твердотельного высокочастотного сварочного аппарата, сварка продольных швов в валках трубосварочной машины, охлаждение, дальнейшая калибровка или формовка и поточная резка бесконечной трубы на мерные длины.
Готовое изделие будет из круглой, квадратной и прямоугольной трубы.

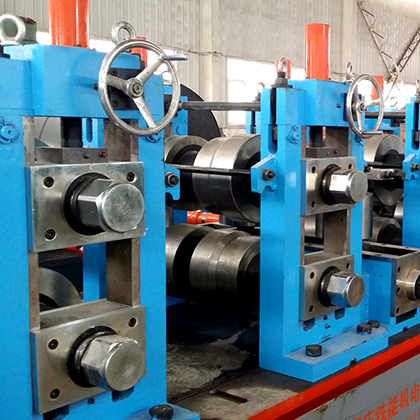

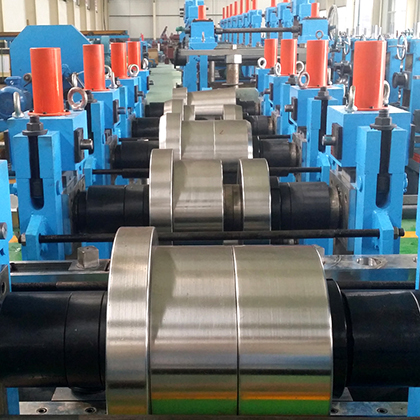

{SteelTape}→→ Разматыватель с двумя головками →→Резак и сварочный аппарат с полосовой головкой→→Спиральный аккумулятор→→Формовочная секция (Узел выравнивания + Главный приводной блок + Формовочный блок + Блок направляющей + Установка высокочастотной индукционной сварки + Прижимной ролик) + Рама для удаления заусенцев →→Охлаждающий блок →→ Калибровочный блок и правитель →→Холодная пила под компьютерным управлением →→ Беговой стол→→Полуавтоматическая упаковочная машина
| Спецификация стальных труб | |
| Диаметр круглой трубы | Ø25–Ø76 мм |
| Толщина трубы | 1,2–4,0 мм |
| Квадратные и прямоугольные трубы | 20X20–60X60 мм |
| Толщина трубы | 1,2–3,0 мм |
| Длина трубы | 6-9 мин. |
| Допуск по длине | 0-6 мм |
| Спецификация стальной ленты | |
| Материал | Углеродистая сталь (δb≤500 МПа, δs≤235 МПа) |
| Внутренний диаметр | Φ470-Φ510мм |
| Наружный диаметр | Φmax=1900 мм |
| Ширина полосовой стали | 80-240 мм |
| Толщина полосовой стали | 1,2-4,0 мм |
| Максимальный вес | 3,0 тонны |
| Электрическая установленная мощность | окпро.450 кВт |
| Скорость линии | 1,5 мин.3/ч |
