Фрезерная пила - это новая технология линейной резки в трубосварочной промышленности. Самой важной особенностью является принцип холодного помола. После отрезания конец трубы становится плоским без заусенцев, и нет необходимости во вторичной резке в приложениях с высокими требованиями к обработке. Кроме того, точность длины реза выше, чем у обычной компьютерной летающей пилы, благодаря технологии сервослежения. Значительно снизить пылевое и шумовое загрязнение в производственном процессе.

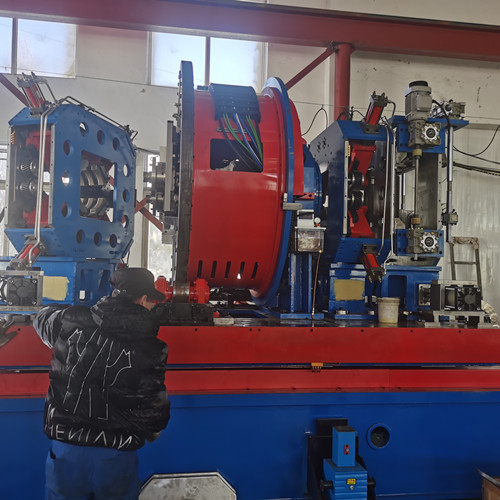

Фрезерная пила представляет собой пилу для резки с двойным пильным полотном, используемую для труб большого диаметра и большой толщины стенки сварной трубы с прямым швом при линейной резке. Два пильных диска расположены на одном вращающемся диске, а стальная труба разрезается в режиме управления R-θ. Во время резки два симметричных пильного диска перемещаются по относительной прямой линии к центру трубы в направлении радиуса (R). После того, как пильный диск разрезает стальную трубу, вращающийся диск приводит в движение пильный диск для вращения (θ) вокруг центра стальной трубы, в то время как лезвие режет стенку трубы. Во время вращения траектория движения пильного полотна аналогична типу трубы. Двойное пильное полотно копирует резку, может свести к минимуму диаметр пильного диска, чтобы снизить затраты на резку.
Вся система использует полностью цифровую систему управления движением Simotion и комбинацию сети Profinet, серводвигатель по всей сети, через 10-дюймовый сенсорный экран ввода параметров системы, рабочие параметры системы ясны и точны, а также записывает информацию о сигналах тревоги системы в режиме реального времени. Стальная пластина основания летучей пилы сваривается и обрабатывается после закалки. Все движущиеся части приводятся в движение линейной линейной направляющей и шарико-винтовой парой. Он имеет собственную систему смазки. Вся летающая пила стабильна и надежна, а электрическая система управления усовершенствована.
Спецификация оборудования
2.1.1 Область применения: Низкоуглеродистая сталь (макс.Q235);
2.1.2 Спецификация трубы:
Диаметр круглой трубы: Φ150–Φ323 мм
Толщина трубы: 4,0 – 12,0 мм
Квадратная труба: 150×150-220x220 мм
Прямоугольная труба: 100×200-200x300 мм
Толщина трубы: 4,0 – 12,0 мм
Точность реза (длина диапазона): +/ – 1,5 мм;
Внутренний валик НЕ снимается.
2.1.3 Линия мельницы: направление отНалевоилиПравильно; Максимальная скорость линии: 40 м/мин.
21.4 Длина резки: 1.0-32.0 мм (можно регулировать)
2.1.5 Length precision: ±1.5mm (line speed fluctuating less than 2%)
2.1.6 Скорость резки: макс. 40 м/мин
Описание электромобиля
2.2.1 Приводной двигатель: серводвигатель 55 кВт / 1500 об/мин (двигатель SIEMENS S120 Drover + Fez).
2.2.2 Двигатель подачи: серводвигатель 2 * 11 кВт / 3000 об/мин (двигатель SIEMENS S120 Drover + Fez).
2.2.3 Лопастной двигатель: двигатель переменного тока 2 * 18,5 кВт / 2000 об/мин, (двигатель SIEMENS S120 Drover + Fez).
2.2.4 Двигатель вращения: двигатель переменного тока 2 * 7,5 кВт / 1500 об / мин (двигатель SIEMENS S120 Drover + Fez)
2.2.4 Измерение длины: энкодер импульсов 2500. IP65 водонепроницаемость и пыленепроницаемость от Koyo;
2.2.5 Шкаф управления: 2200 * 800 * 600 мм * 2 комплекта, операционный стол: 1100 * 900 * 700 мм.
