Я. Основные условия:

1. Испытательная труба: Φ114,3 мм –Φ323,9 мм
2. Material: Low carbon steel & Low alloy steel (σb≤500MPa, σs≤300Mpa)
3. Испытательное давление: Φ114,3 мм –Φ323,9 мм ≤20 МПа
4. Скорость: держите давление 10S, 30-60 шт/мин
5. Режим уплотнения: U-образный тип уплотнения

Глава II. ТехническийЗнакомство:

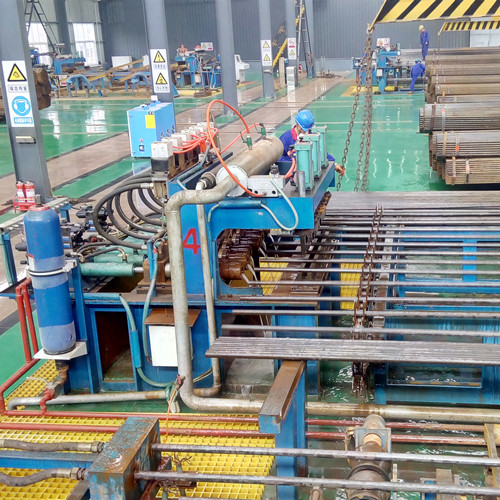

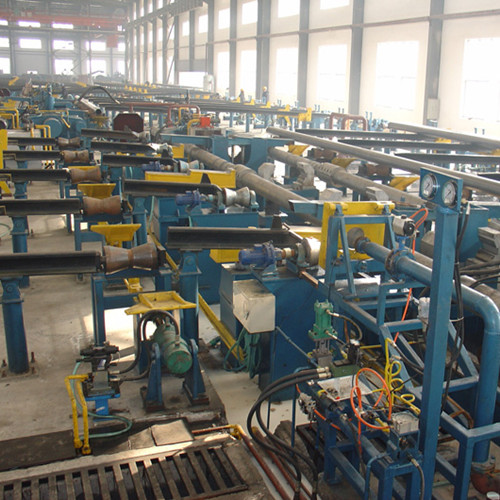

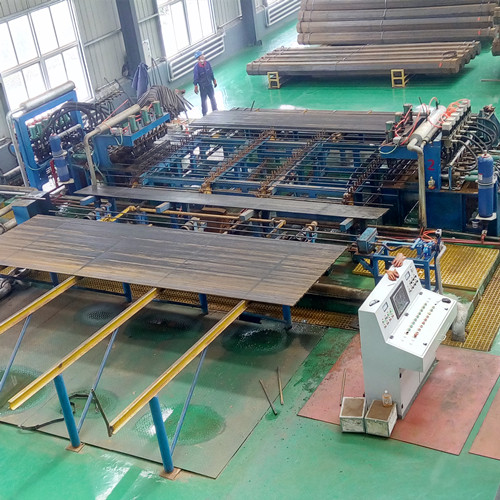

Гидротестер состоит из основной машины, гидравлической системы, гидравлической системы давления и пневматической системы, электрической системы наблюдения и управления и водяной системы.
Гидротестеры имеют две рабочие станции: промывочную и опрессовочную.
Моечные устройства имеют две функции: проталкивание и промывка. Он состоит из обратного устройства, моечной головки, выравнивающего стола и датчика.
Основная машина состоит из основного корпуса, выпускной головки, устройства подачи воды, зажима и прохода внутрь и выхода.
Гидравлическая система: гидравлическая напорная станция, клапанная коробка и навесное оборудование.
Пневматическая система высокого давления: цилиндр наддува, регулирующий клапан и
прикрепление.
Система подачи воды низкого напряжения: резервуар для хранения воды и навесное оборудование.
Электрическая система наблюдения и управления: электронный стол управления, ПЛК, датчик и компьютерная система.
Глава III.. Технический процесс:
Загрузка трубы→ проталкивание →Очистить трубу →переместиться к испытательному устройству →неподвижное положение и зажатая →Откачать и заправить головку→ Заправить и запечатать трубу залить воду и откачать воду→ закрыть вентиляционный клапан→ нагнетать давление до требуемого давления→ Время настройки и испытания→ выгрузить отработанную и заполненную головку обратно→ ослабить зажим→ Отложить трубу
